Bauanleitung Druckluft Verteiler

In Aktuelles by Daniel Nimmervoll / 28. März 2018 / No Comments

Mittlerweile biete ich Düsen in meinem Shop an, mit denen man bis zu 4 Ventile anschließen, und damit auch 4 unterschiedlich gefärbte Flüssigkeiten verwenden kann. Da dies doch schon recht aufwändig ist, habe ich daher nach einer Lösung gesucht die relativ einfach, komfortabel und kompakt ist.

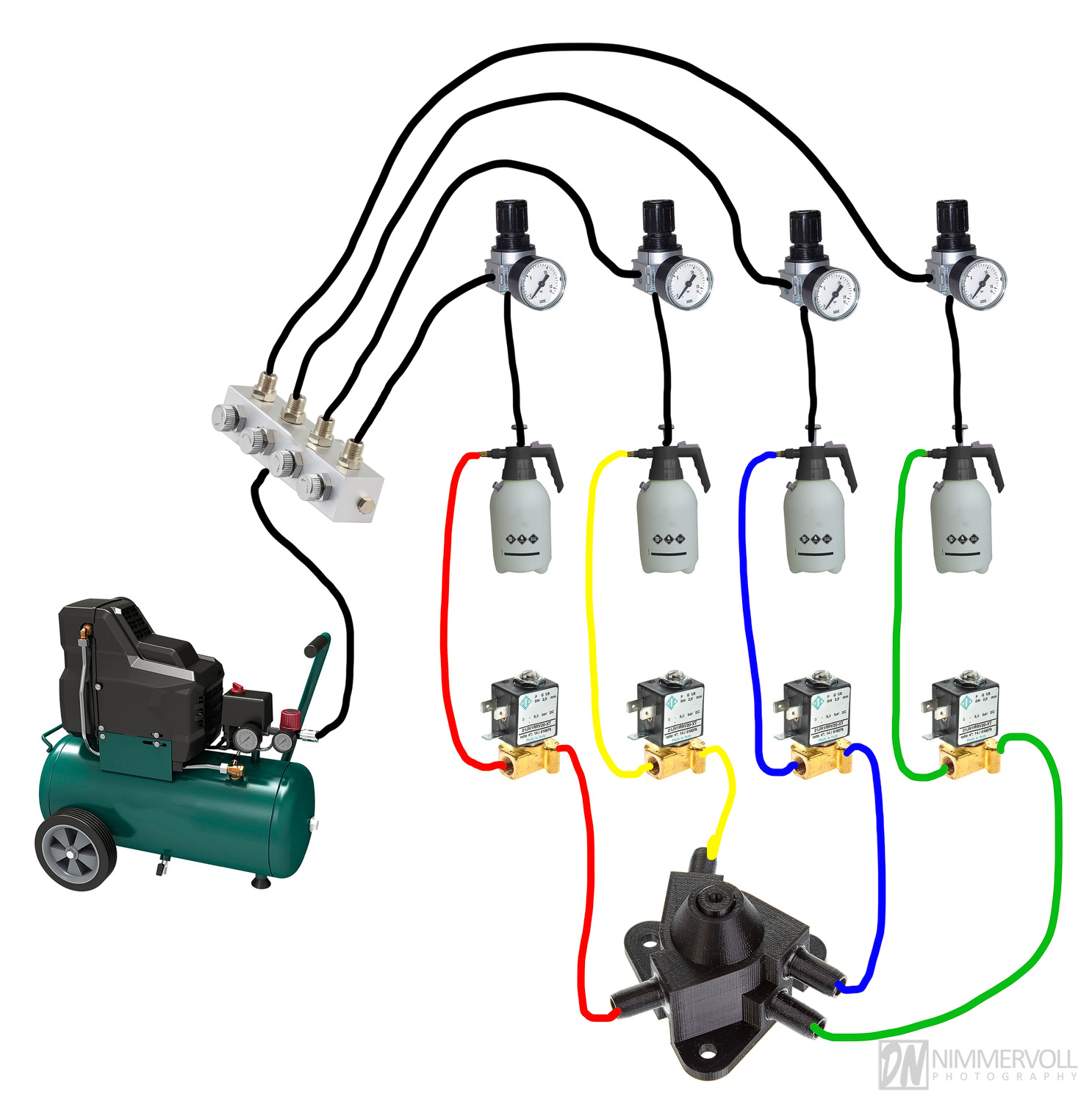

Wenn ihr auf die jeweiligen Links klickt, kommt ihr direkt zum Shop wo ihr euch die Teile bestellen könnt um euch dies gegebenenfalls nach zu bauen. Hier zuerst einmal ein Schema:

Die Druckluft kommt von einem Kompressor. Dieser sollte mit einem Druckminderer ausgestattet sein. Ich habe ca. 3-4 Bar Druck eingestellt. Der Kompressor wird an einem Druckluftverteiler angeschlossen. Nachdem ich beim gesamten System einen PVC-Schlauch verwende der innen 6 mm hat, habe ich auch alle Komponenten mit einer Schlauchtülle ausgestattet wo dieser Schlauch drauf passt.

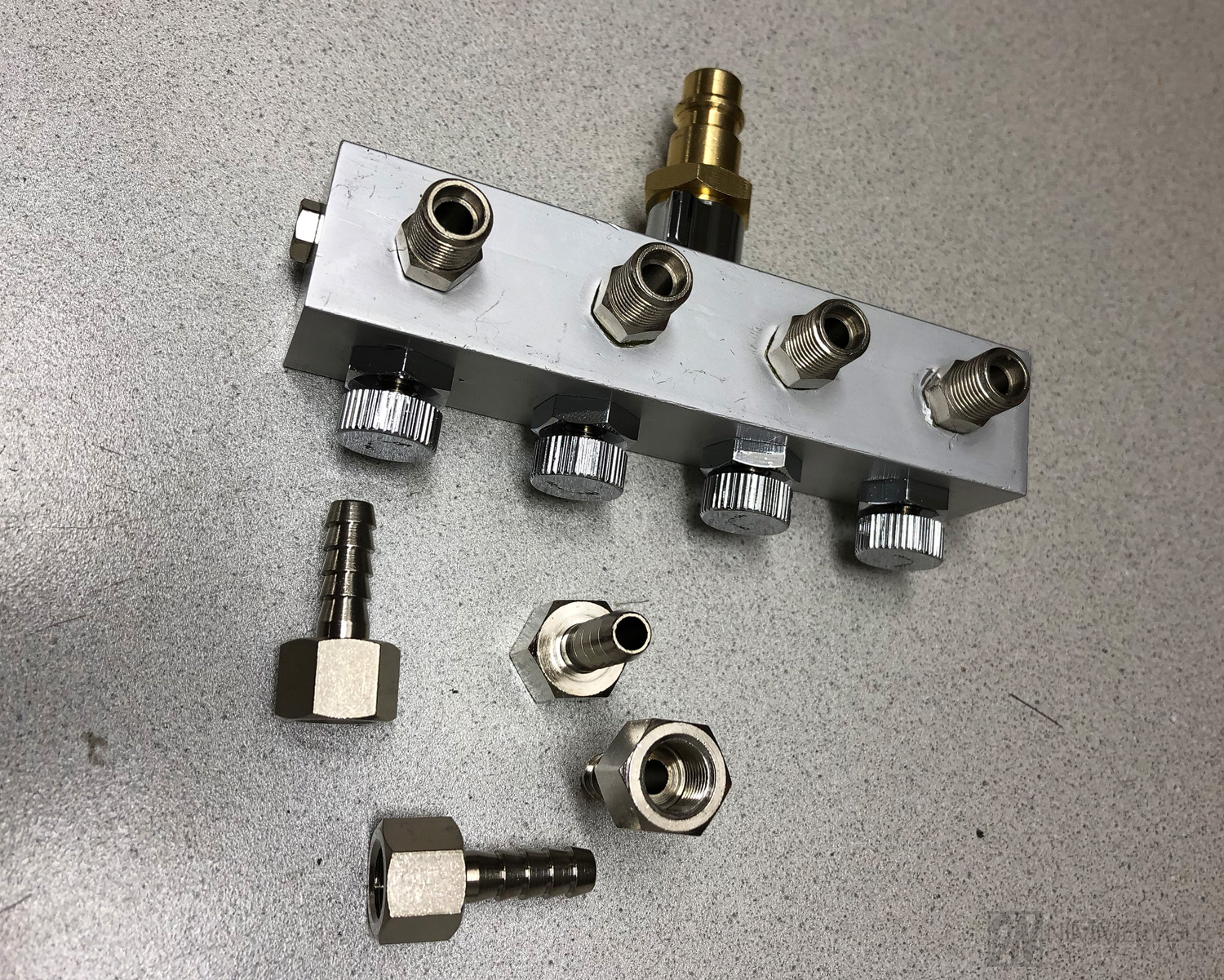

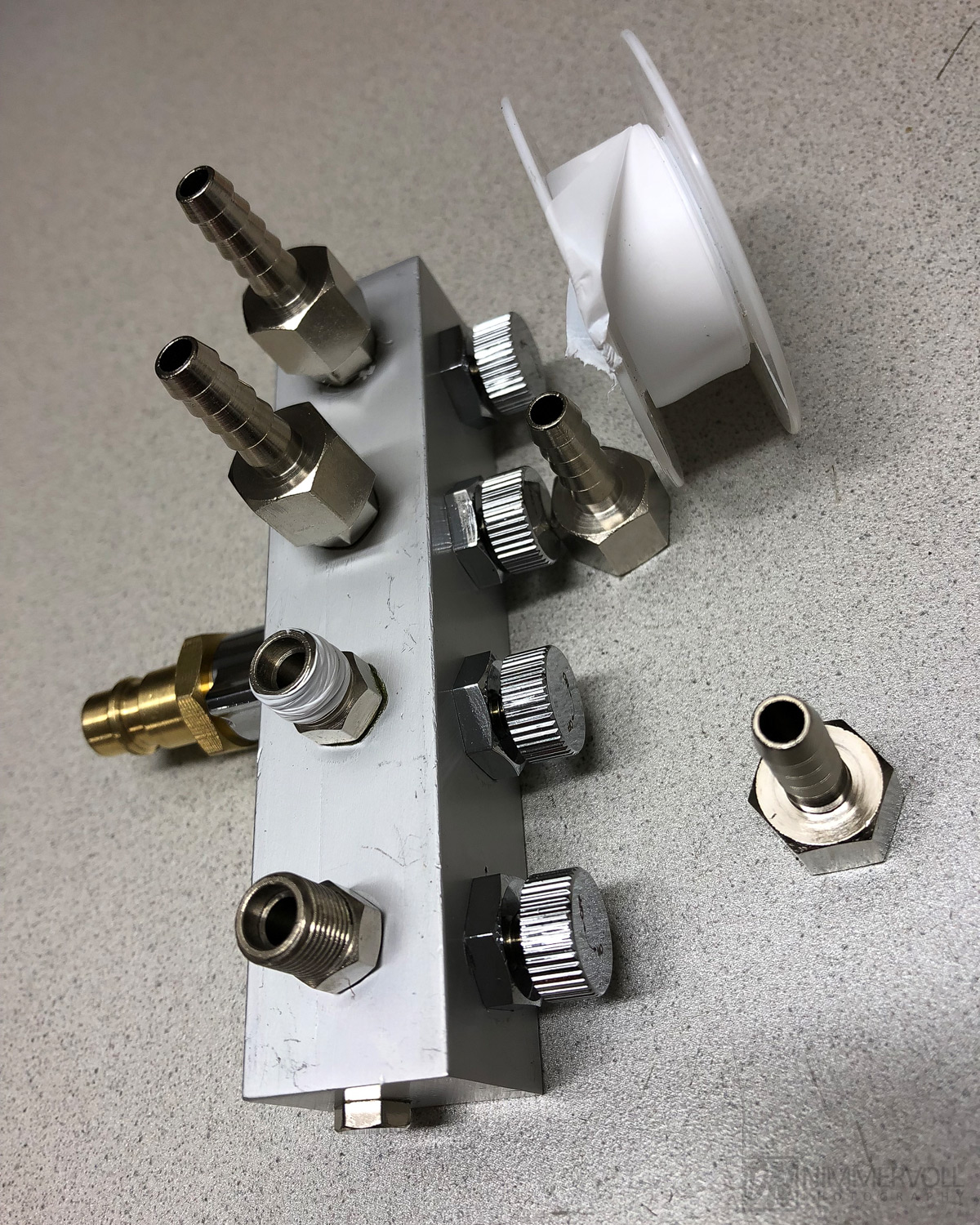

Für den Druckluftverteiler habe ich mir bei Conrad DIESE Schlauchtüllen bestellt (Artikelnummer: 583168 – 62) Beim Darauf schrauben habe ich zuerst etwas Teflon Band um das Gewinde gewickelt, damit es später auch gut dicht ist.

Zum Anschließen eines Kompressors verwende ich eine Druckluftkupplung mit 1/4″ Gewinde.

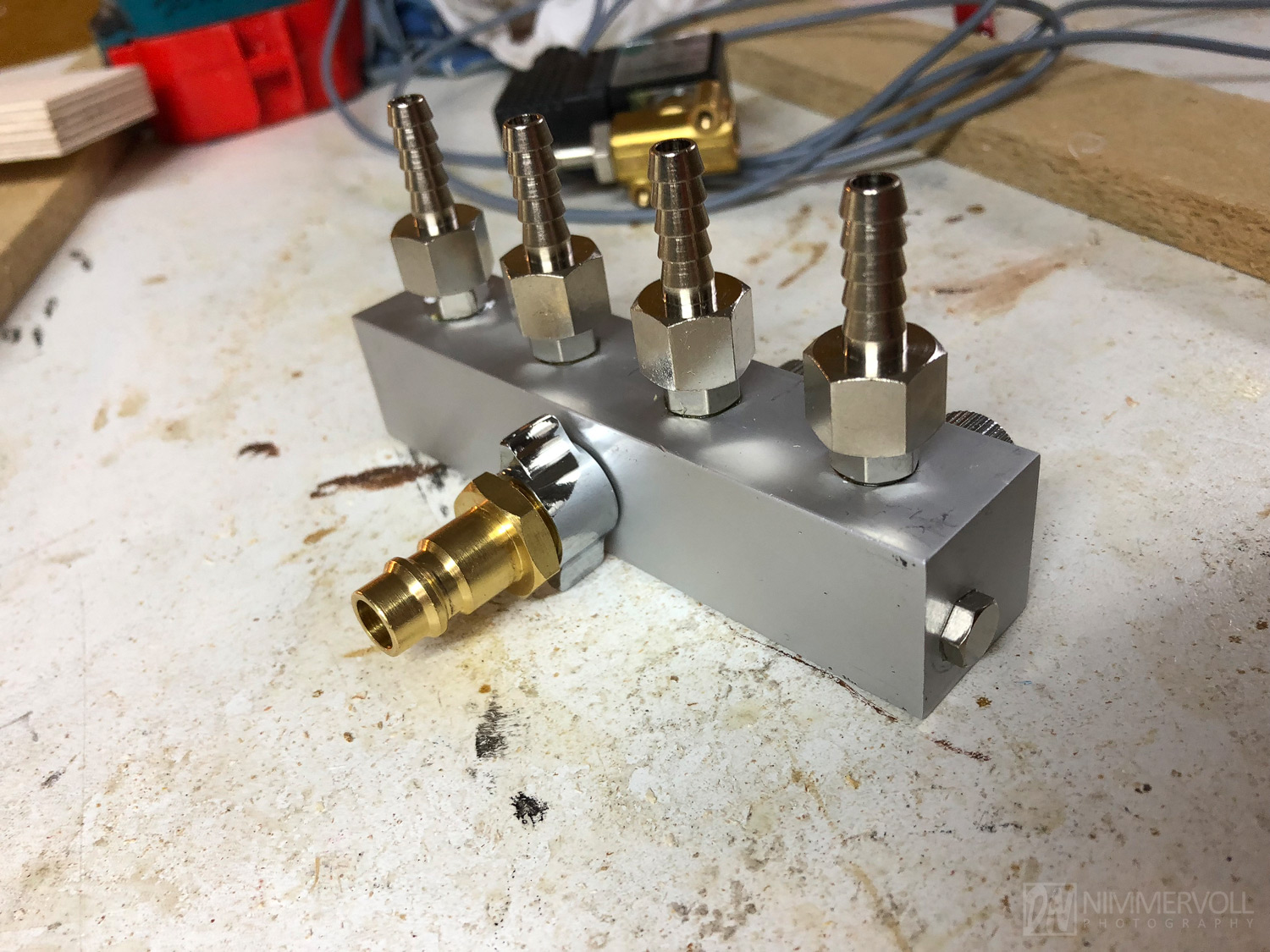

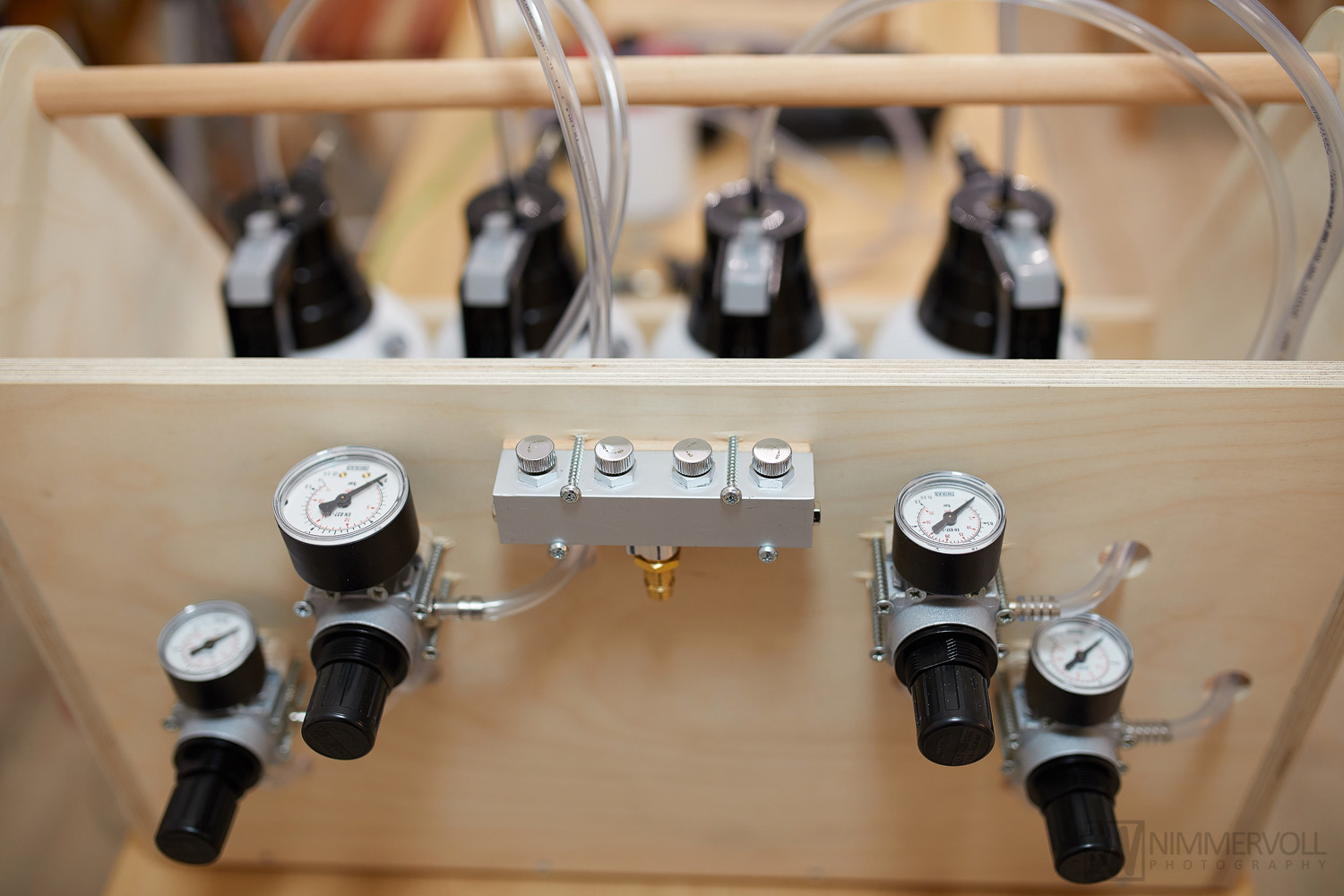

Und so sieht der Druckluftverteiler dann fertig für den Einbau aus:

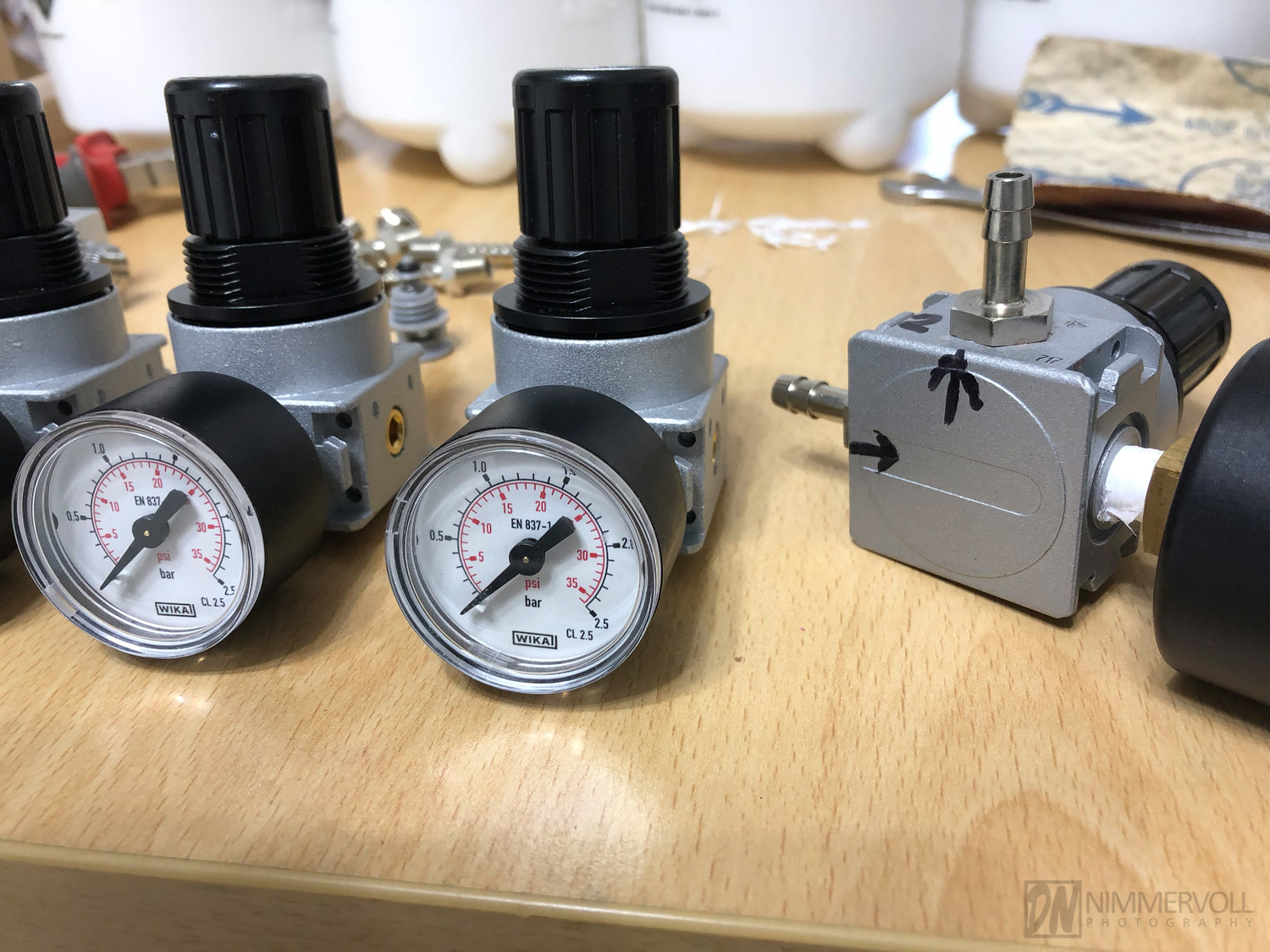

Als nächstes habe ich mir 4 Stk. Druckminderer bestellt. Leider werden diese mit einem Manometer bis 6 bar ausgeliefert. Daher habe ich mir noch ein etwas feineres Manometer, welcher bis 2,5 bar geht und 40 mm im Durchmesser hat, dazu bestellt. Diese Druckminderer habe ich dann ebenfalls mit einer Schlauchtülle (Conrad: Artikelnummer: 584944 – 62) ausgestattet wo ein Schlauch mit 6 mm Innendurchmesser passt.

Auf dem Foto siehst Du wo dann später die Luft hinein kommt und auf welche Seite der Ausgang ist, welcher direkt zu einer Druck Sprühflasche geht.


Als nächstes geht es an die Modifikation von der Druck Sprühflasche. Zuerst einmal habe ich mir Gedanken gemacht wo ich denn am besten mit der Druckluft hinein komme. Diese Flaschen haben alle ein Überdruckventil. Es wäre möglich einen Schlauch direkt dort hinein zu kleben. Das hat dann später jedoch den Nachteil, dass der Schlauch unten im Behälter fest verklebt ist und man diese nicht mehr gut drehen kann um es abzuschrauben. Weil dann immer der Schlauch im Weg ist. Um z.B. Wasser nachzufüllen usw…

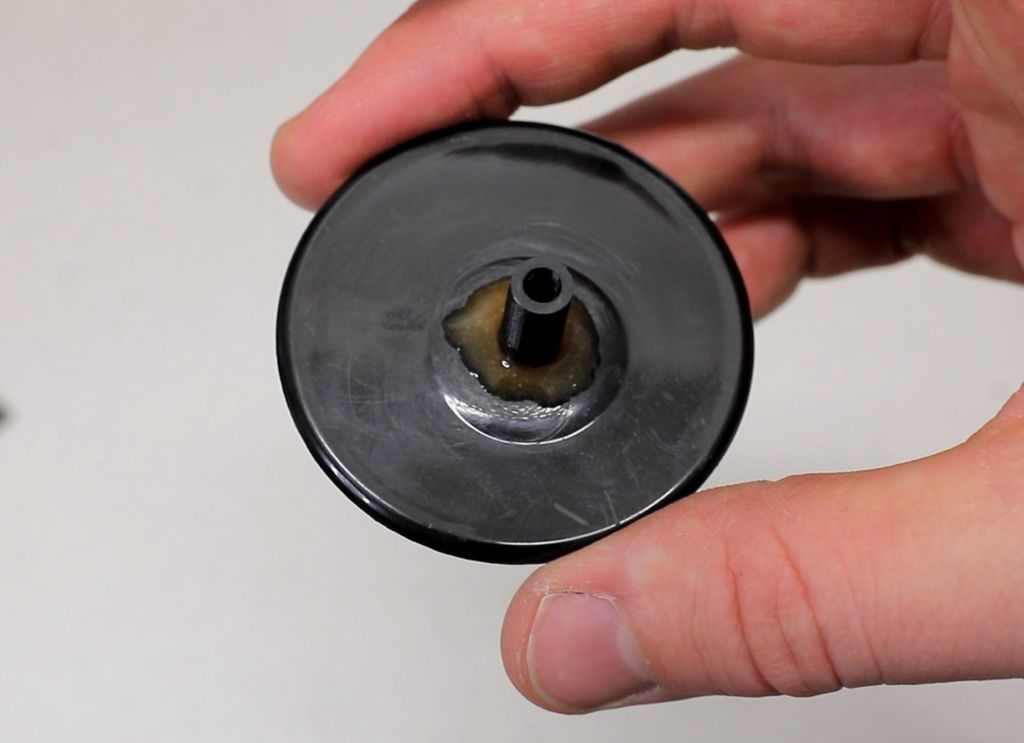

Daher habe ich die Flasche zerlegt und oben eine selbst gedruckte Düse hinein geklebt. Ein Video dazu gibt es auf YouTube. Dort zeige und erkläre ich Schritt für Schritt wie ich das gemacht habe.

Teil 1:

Teil 2:

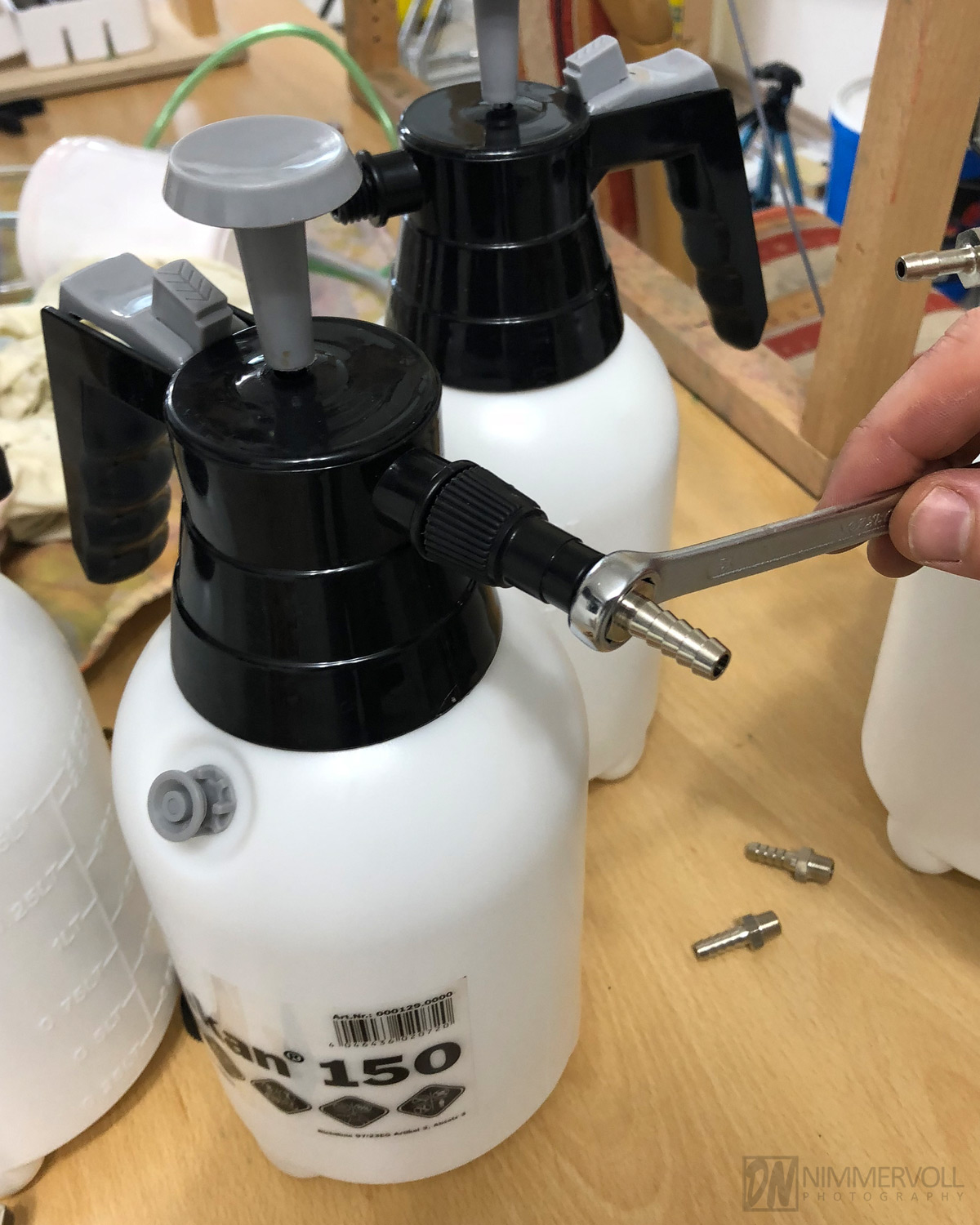

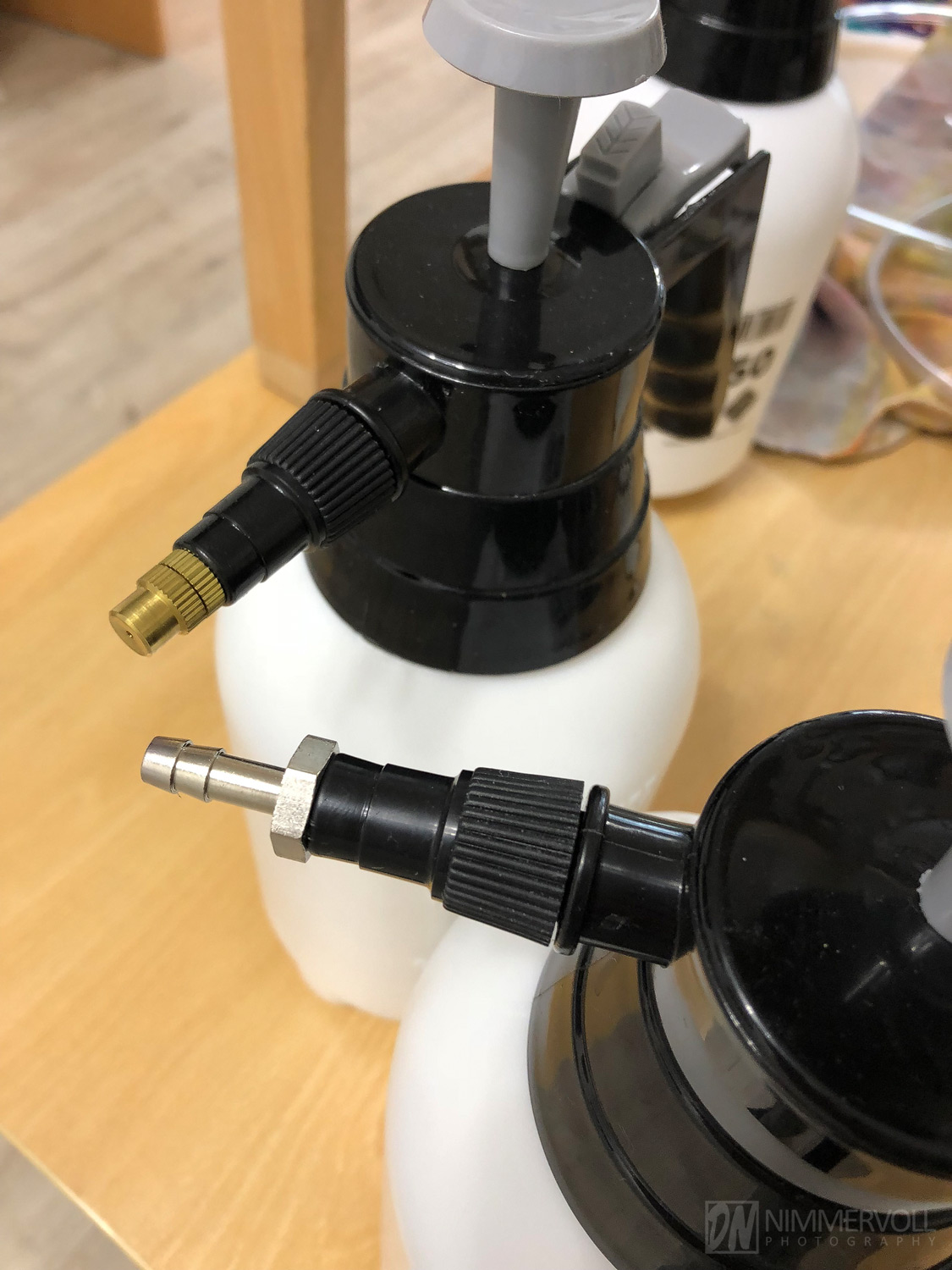

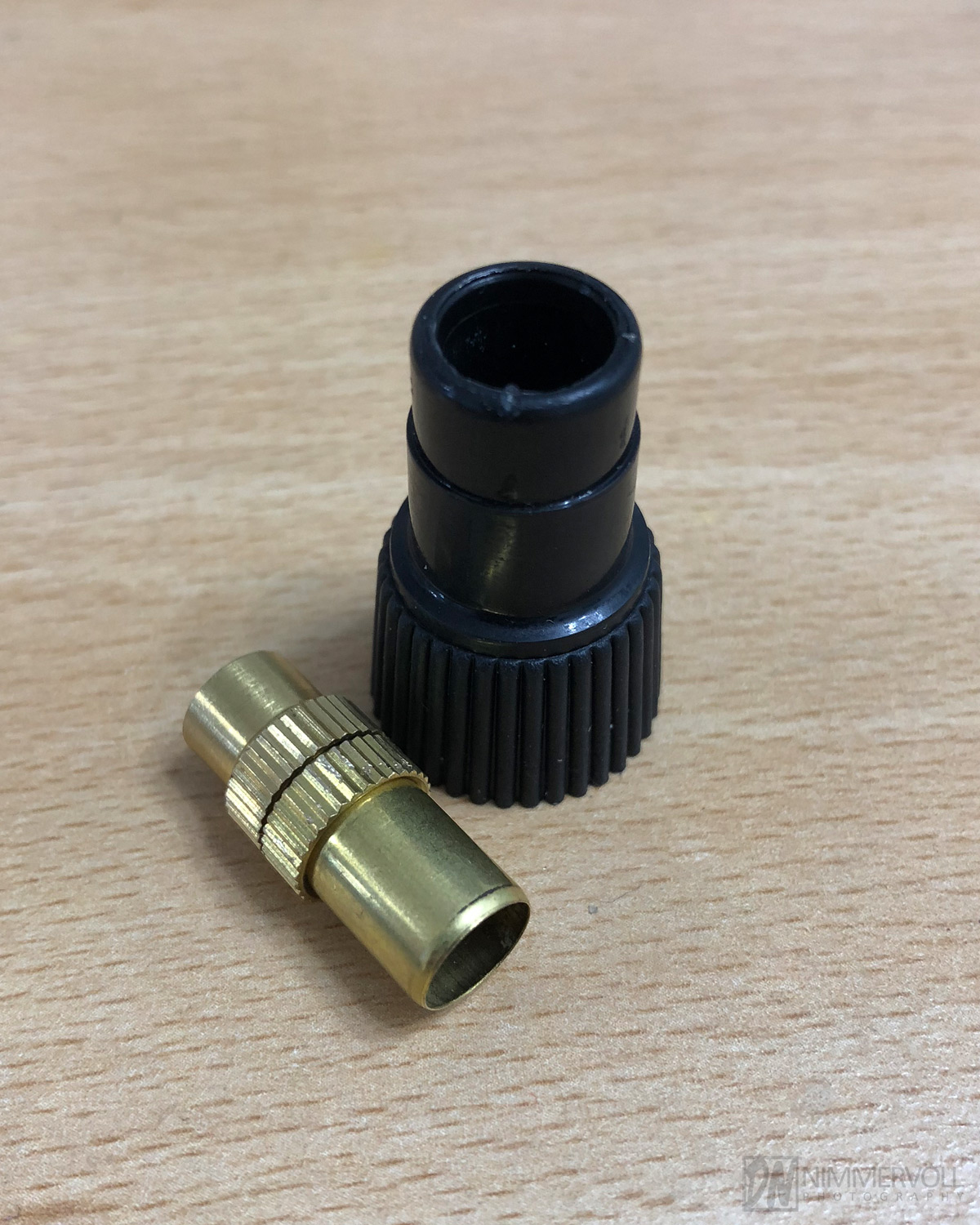

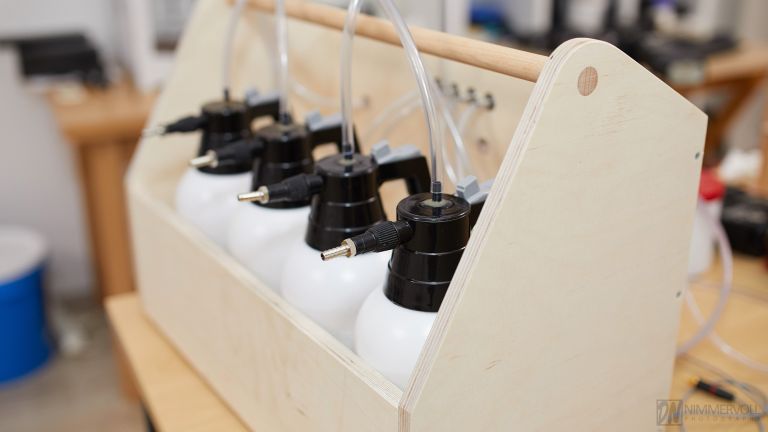

Dort wo dann später das Wasser herauskommt habe ich den bestehenden Zerstäuber herausgeschraubt und mit einer Kombizange die Innerei aus Messing herausgezogen. Anschließend habe ich das Kunststoff Teil wieder hinauf geschraubt. Und in dieses passt perfekt eine Schlauchtülle mit 1/8″ Gewinde. Ich habe dies nicht einmal kleben müssen weil es auch so schon perfekt passte und absolut dicht ist.

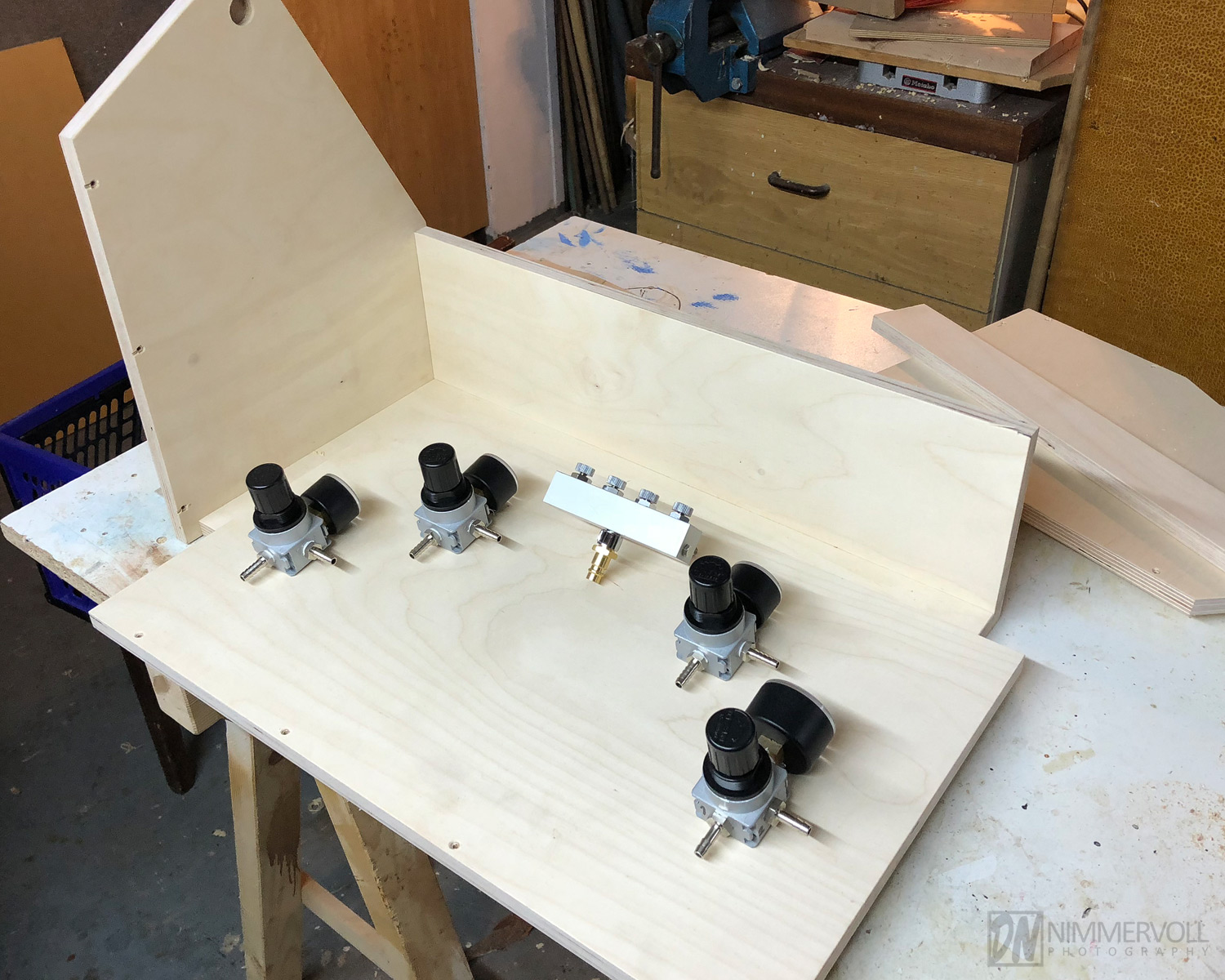

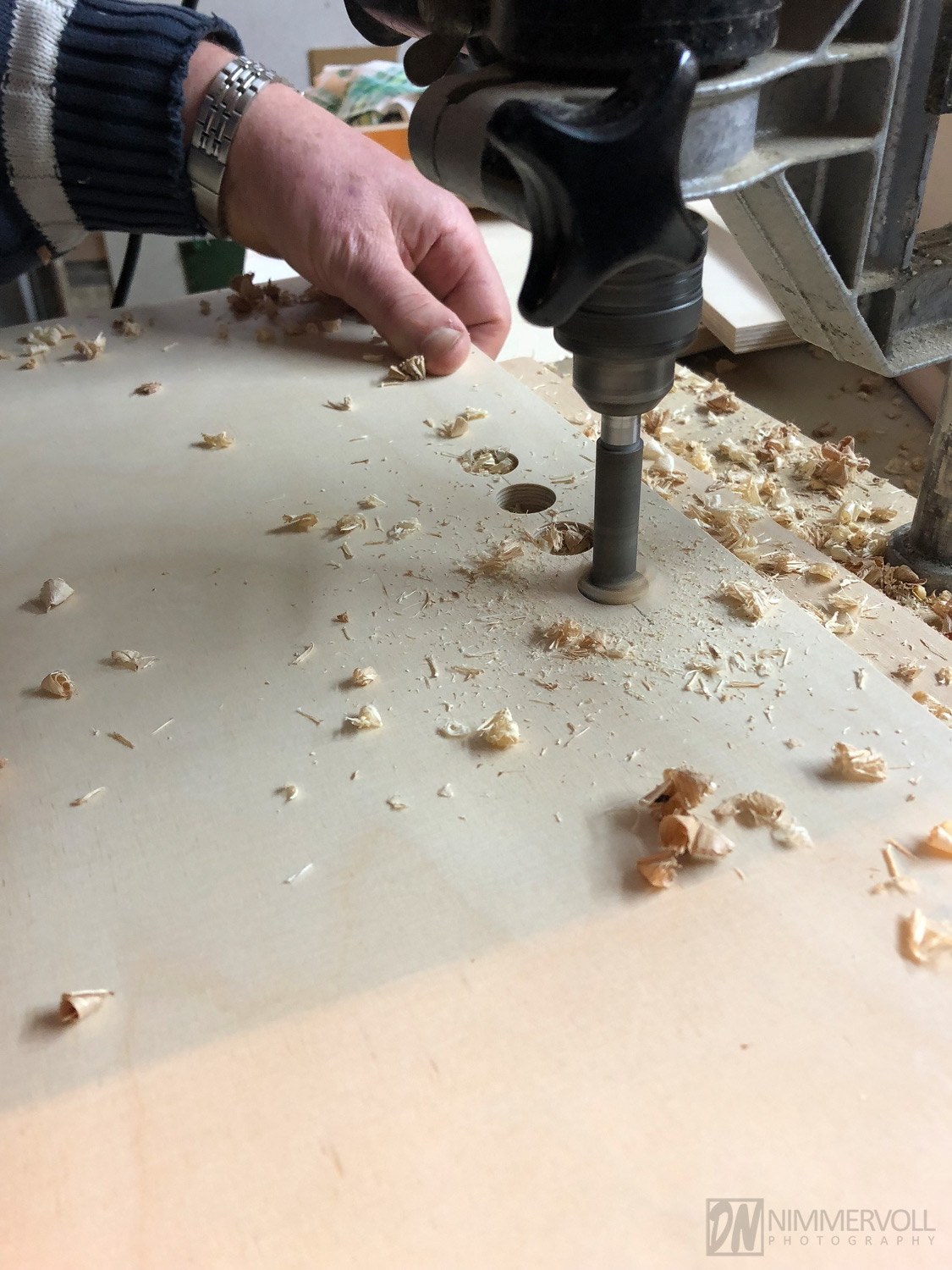

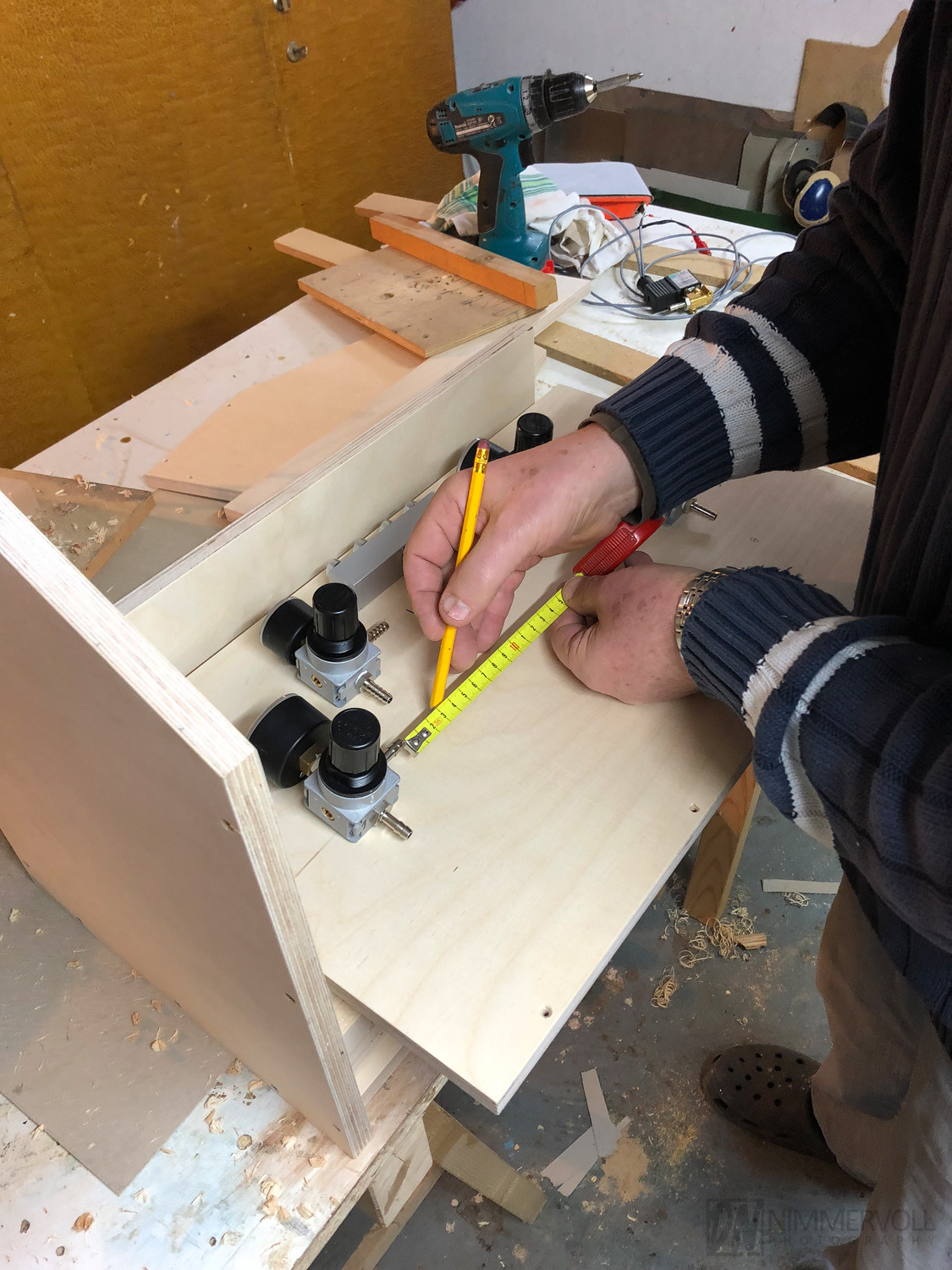

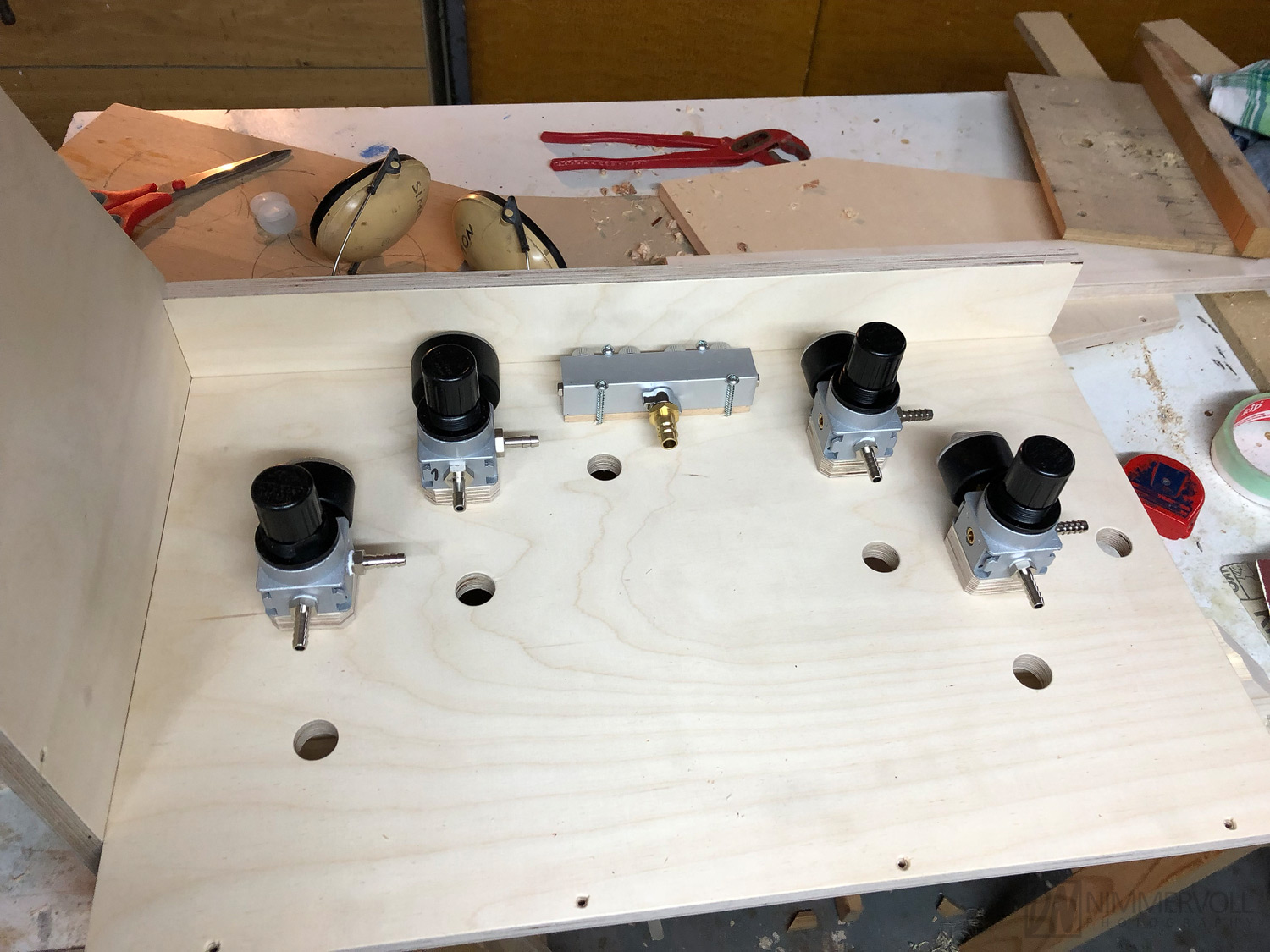

Als nächsten Schritt geht es an die Holzkiste. Dafür habe ich zuerst die Teile platziert und angezeichnet wo die Löcher zu bohren sind. Dort kommen dann später die Schläuche hindurch damit alles sauber und übersichtlich aussieht.

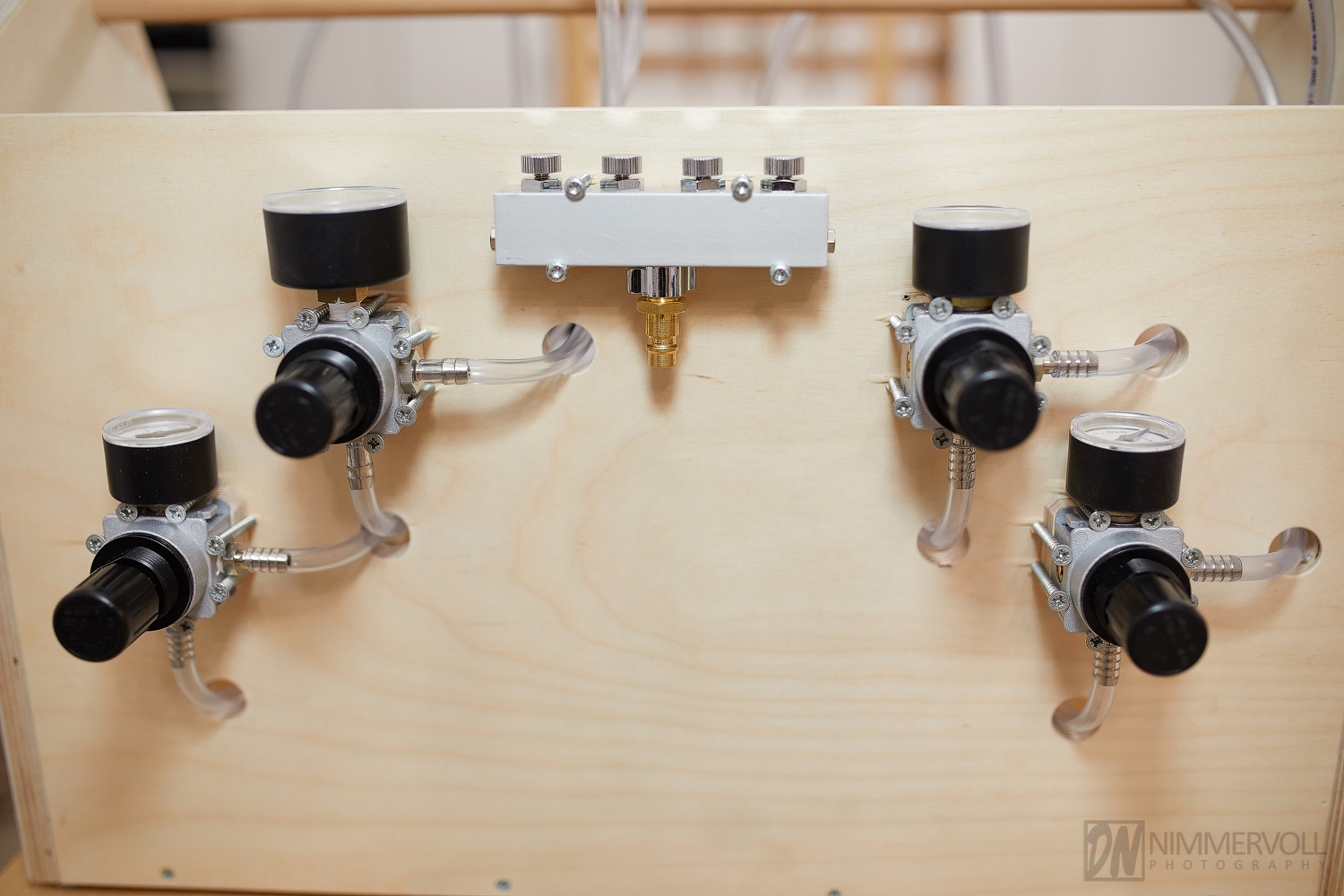

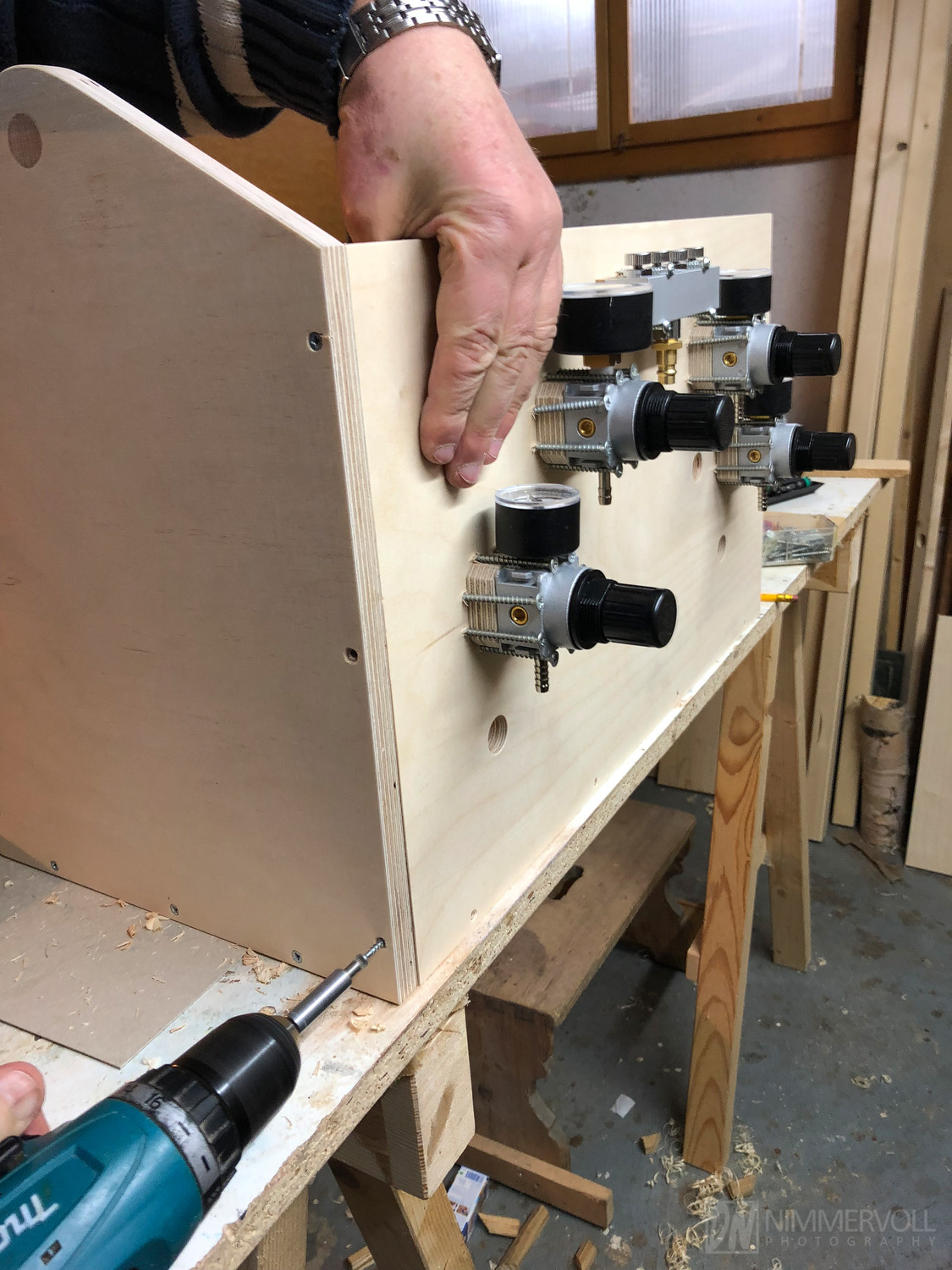

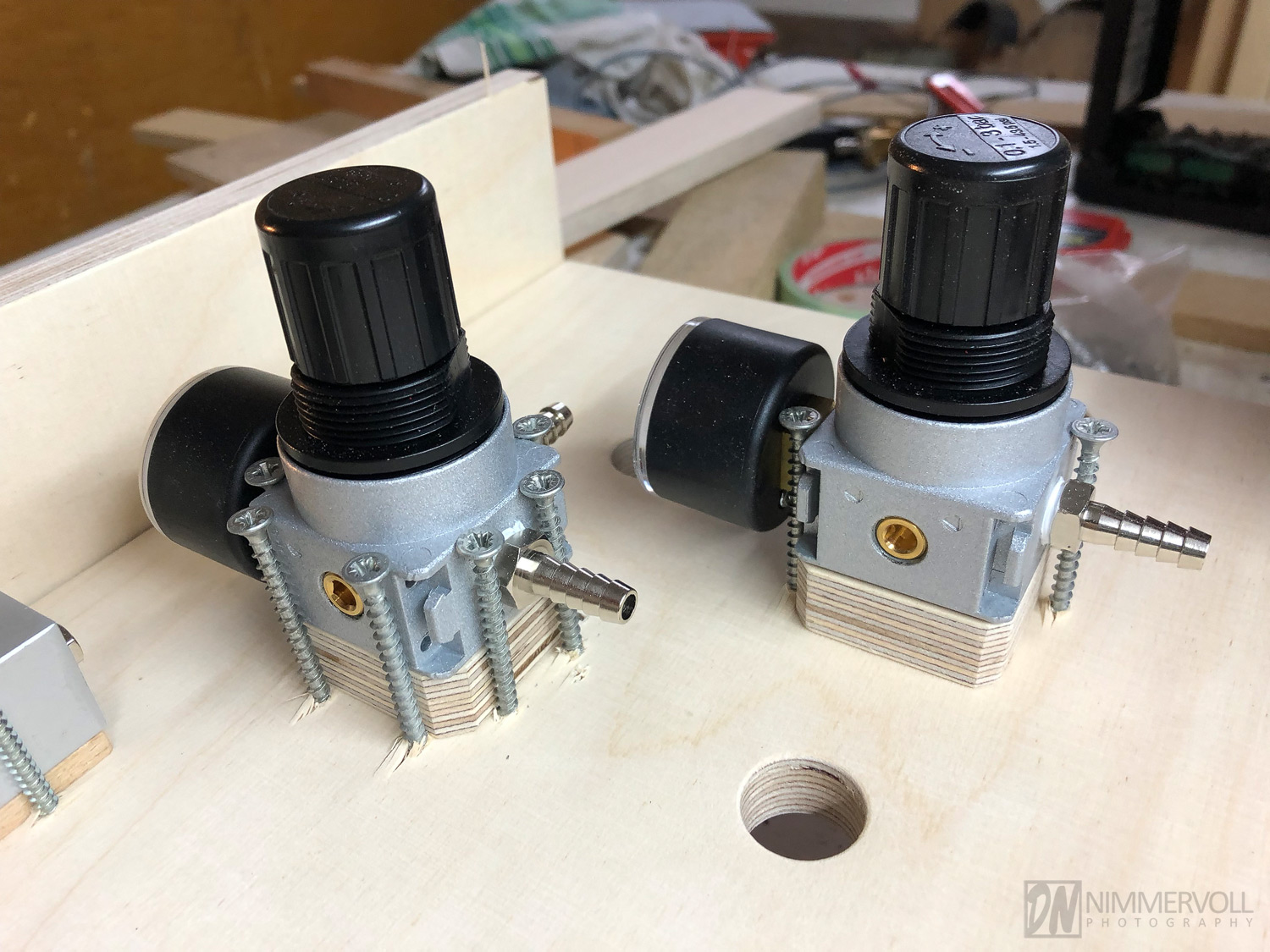

Beim Befestigen der Druckminderer ist mir leider nichts besseres eingefallen als mit mehreren Schrauben direkt fest zu schrauben. Halten tut es auf jeden Fall, und das ist ja auch das wichtigste.

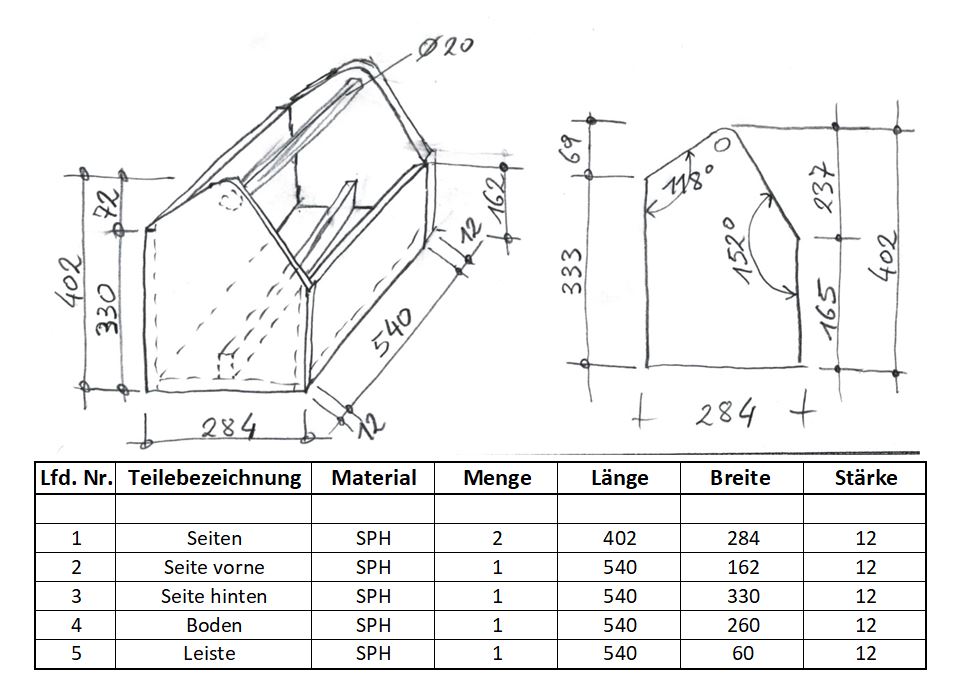

Hier seht ihr die Teileliste von der Holzkiste:

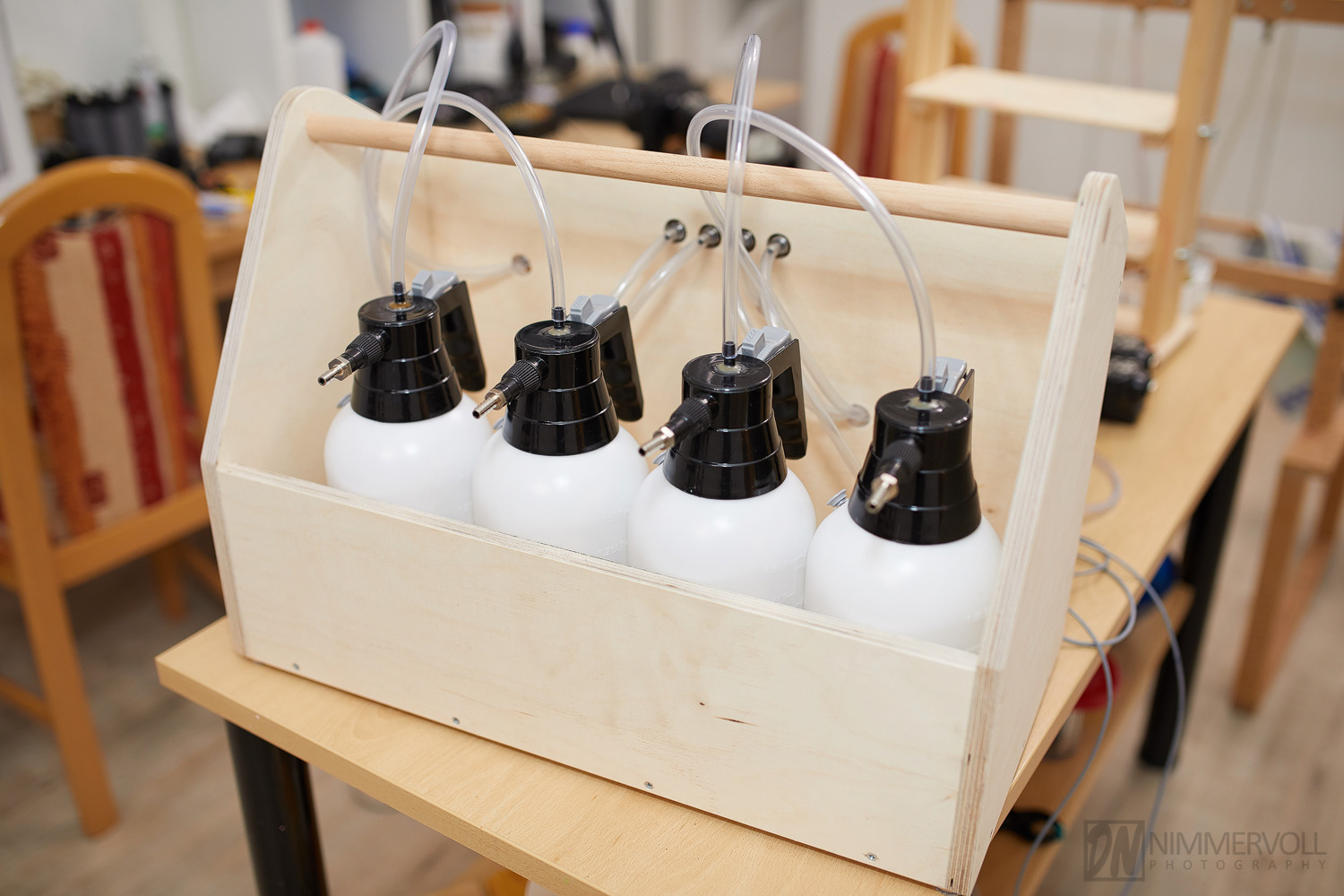

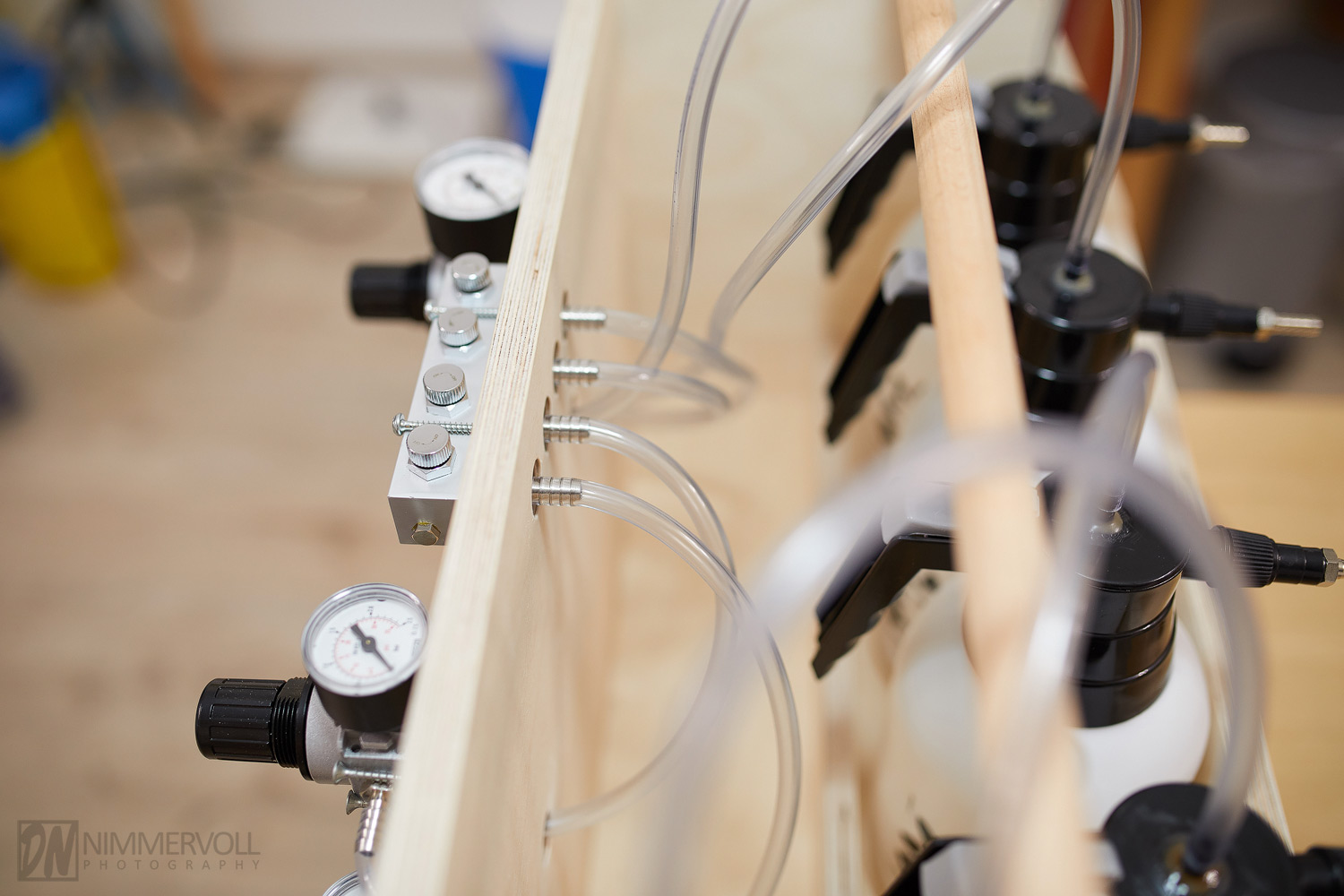

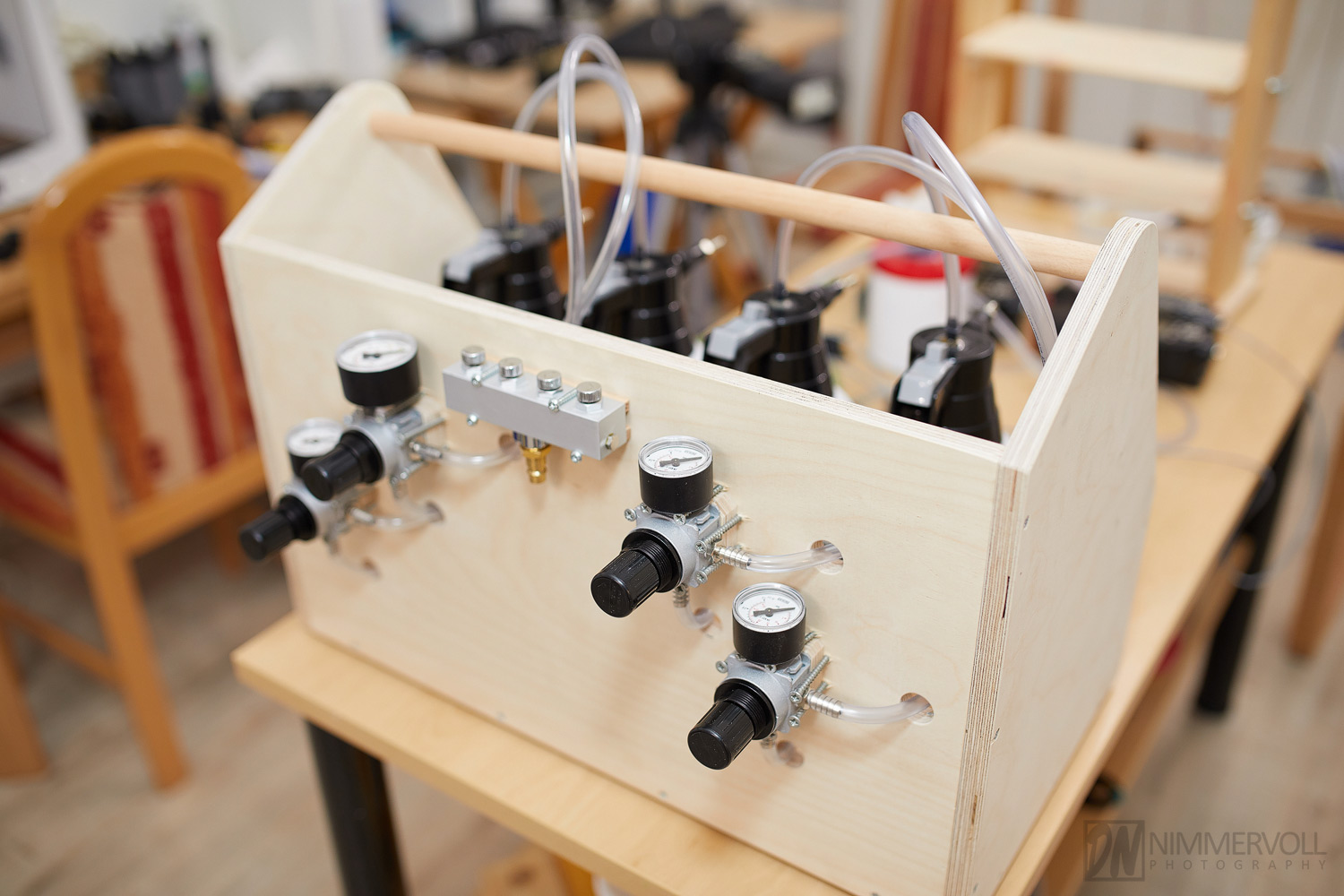

Und so sieht dann mein finales Ergebnis aus:

05Mrz

Fluoreszierende Liquid Art Fotos mit UV-Blitz

In Aktuelles, Tutorials by Daniel Nimmervoll / 5. März 2015 / No Comments

Vor kurzem hatte ich die Möglichkeit mit Hilfe von einem speziellen UV-Blitz ganz besondere Bilder zu machen. Normalerweise kommt solch ein UV-Blitz bei der Polizei, für die Dokumentation der Kriminalistik, aber auch in der Beweisführung z.B. bei Ausweisdokumenten, zum Einsatz. Ein weiteres Einsatzgebiet für solch einen Blitz findet man in der Materialprüfung. Ich habe jetzt ein neues Einsatzgebiet für diesen speziellen Blitz „entdeckt“. Und zwar in der Wassertropfen Highspeed Fotografie 🙂 Verwendet man dafür spezielle fluoreszierende Farben, beginnen die Wasserskulpturen zu leuchten. Fantastische Bilder mit kräftigen Farben sind die Ergebnisse.



In diesem Blog Eintrag möchte ich euch nun kurz zeigen was dafür benötigt wird, und welche Ergebnisse damit zu erwarten sind.

Bei allen Bildern hatte ich lediglich einen einzigen Blitz zur Verfügung. Diesen einen Blitz hatte ich einfach links mit einem Abstand von etwa 30-40 cm zur Wasserskulptur aufgestellt. Dabei kam kein Lichtformer zum Einsatz. Eine Acrylglasplatte, wie ich sie sonst normalerweise immer für ein schönes weiches Licht dazwischen stelle, kann hier nämlich gar nicht verwendet werden. Ich hatte es kurz versucht, jedoch kommt durch den Lichtformer selbst bei der maximalen Blitzleistung kaum mehr Licht bei den Wassertropfen an. Zu meiner Verwunderung braucht man das hier aber auch gar nicht. Denn selbst wenn man ohne Lichtformer arbeitet, hat man ein sehr schönes gleichmässiges Licht ohne Spitzlichter, wie es eigentlich bei normalen Blitzen der Fall ist.

Fluoreszierender Wassertropfen
UV-Blitz



Der UV-Blitz kann von der Firma Helling aus Deutschland bezogen werden. Diesen Blitz findest Du hier: CLICK

Um das maximale Licht aus diesem einen Blitz raus zu holen, hatte ich auf der gegenüberliegenden Seite noch einen silbernen Reflektor aufgestellt.

Die Kamera stellte ich dabei auf 1/125 Sek. Belichtungszeit bei Blende 11 und ISO 800-1000 ein. Hier hatte ich einen Kompromiss finden müssen zwischen genügend Schärfentiefe und geringem Bildrauschen. Bei meiner Kamera (Canon 5D Mark II) hält sich das Rauschen bei ISO 800 noch in Grenzen. Daher habe ich selbst mit nur diesem einen Blitz qualitativ anschauliche Ergebnisse bekommen.
Objektiv kam das Sigma 150 mm 2.8 Makro zum Einsatz.

Setup
Fluoreszierende Farben habe ich hier bestellt: CLICK
Weiteres möchte ich Dich auch auf meine Einkaufsliste für diese Fotografie hinweisen wo Du noch weitere wichtige Sachen findest: CLICK

Hier noch ein paar weitere Bildergebnisse:

UV-Blitz fluoreszierend

UV-Blitz fluoreszierend

UV-Blitz fluoreszierend



Dieses Bild hab ich in Photoshop invertiert. Dazu gibt es auch ein Video auf YouTube:

UV-Blitz fluoreszierend



UV-Blitz fluoreszierend
